Kathrein EXD 2524 Unicable Kaskade 5 auf 24

Kaskadierbare Twin-Multischalter: Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen Multifeed durch einfaches Zusammenschalten der Ausgänge mit dem Verteiler EBC 110 Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit Wideband-LNBs sind bis zu vier Satellitenpositionen möglich Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tunergeräte können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist LED als Installationshilfe und zur Fehlersuche QR-Code für Installationsbeispiele und Gebrauchsanleitung Für die Innenmontage Konfigurierbarer Einkabel-Multischalter für bis zu 24 (2 x 12) Userbänder und externes Netzteil für die LNB-Versorgung "Kathrein-Power-Saving" mit Drehschalter wähl- und abschaltbar NCF 18:

Zum Verbinden von zwei kaskadierbaren Bauteilen des Sat-ZF-Verteilsystems und Einkabel-Systems 4 x Sat-ZF u. 1 x terr. Bereich (Multischalter-Durchgang der Serie EXR/EXE 25xx und Sat-Verteilnetzverstärker VWS 2551)

Einzelanschlussdose Einkabelsystem - 3fach - 87-108 u. 47-68/118-862 u. 950-2150 MHz - DC-Durchlass über SAT - Anschlussdämpfung: 0,5-1 dB    Erfüllen: EN 60728-11 und EN 50083-2Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqCTM-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)Überlastschutz durch elektronische Sicherung und EntkopplungsdiodenAls Abschlusswiderstand ist ERA 14 zu verwendenStabiles DruckgussgehäuseMit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Ø 55-65 mmMit fast allen Installationsprogrammen kombinierbarAnschlüsse: TV - IEC (Sti) | Radio - IEC (Bu) | Sat-ZF - F (Bu)Einzelanschlussdose, 3fach, für Stichleitungs- oder Sternverteilsysteme in Einkabel-Anlagen nach EN 50494 oder EN 50607. Mit Gleichspannungs-Durchlass über Sat-Anschluss (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal)

Impedanz: 75 ΩMit MetermarkierungErfüllt: EN 50117/Schirmungsklasse A++Freigegeben durch die KDG/Vodafone Kabel DeutschlandBauproduktenverordnung 305/2011 EN 50575 Brandklasse: Cca s1a,d1,a1 Halogenfrei, bleifrei, ohne Silikon, UV-beständigFür Hausinstallation und Außenanwendung geeignet (keine Erdverlegung)Schirmdämpfung typ. 130 dBdibkom-zertifiziertes Material Vodafone-/KDG-FreigabePassende Stecker: EMK 01, EMK 02, EMK 11, EMK 12, EMK 20, EMK 21, EMK 61, EMK 63, EMK 64

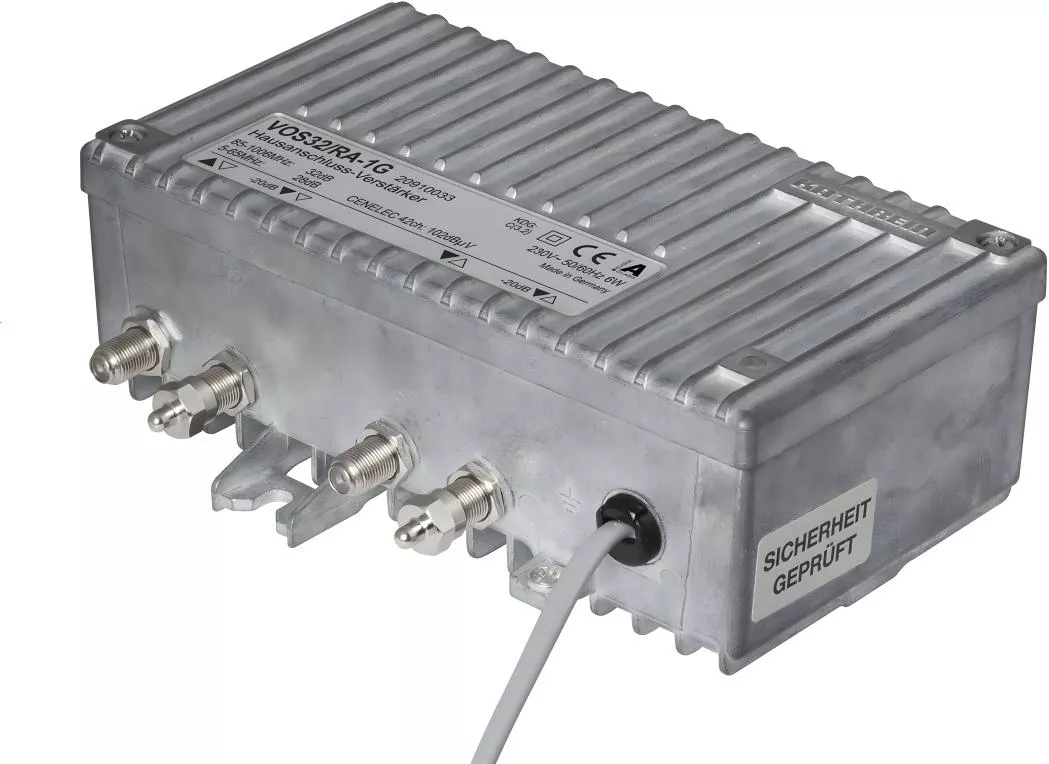

Hausanschluss-Verstärker für moderne HFC-Netze bis 1006 MHzTypenklasse B3.2 nach KDG 1TS140Druckguss-Gehäuse mit F-AnschlüssenPrüfbuchsen -20 dB am Ein- und Ausgang eingebautes hocheffizientes SchaltnetzteilPower-Management zur Abschaltung nicht benötigter Verstärkerstufen zur Reduzierung der LeistungsaufnahmeAnschlusswert: 230V~, 50/60 Hz, 6 WVorwärtsweg:Frequenzbereich: 85-1.006 MHzVerstärkung: 26/32 dB (durch Interstage-Dämpfer umstellbar)Dämpfungssteller: 0-20 dBInterstage-Dämpfer 0/6 dB (Steckbrücke)empfohlener Betriebspegel (66-dB-CTB/66-dB-CSO): 98/95 dBµVRückweg:  Frequenzbereich: 5-65 MHz,Verstärkung passiv/aktiv: -1/28 dB (und abschaltbar)Dämpfung am Eingang des Verstärkers: 0/10 dB (mit Steckbrücke umschaltbar)Dämpfungssteller am Ausgang des Verstärkers: 0-20 dBEinstellbereich Entzerrer am Ausgang des Verstärkers: 0-20 dB

Erdung und Potentialausgleich gemäß EN 60728-11 Für AXING Multischalter SPU xxx-09 am Teilnehmerausgang Bestückt mit premium-line F-Doppelbuchsen CFA 26-02 und Quickfix-Adapter CFA 4-01
