Kathrein UAS 582 Wideband LNB

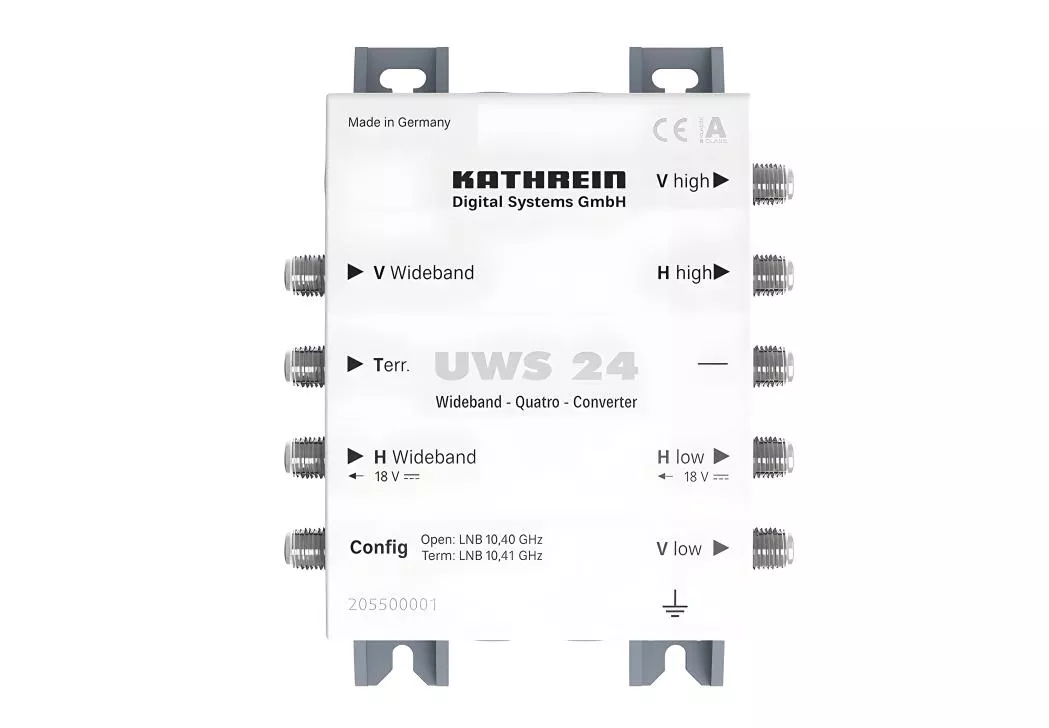

Konverter für zwei Widebandsignale auf vier Sat-ZF-Ebenen Anpassung auf die Oszillatorfrequenz des LNB (10,40 oder 10,41 GHz) mit Abschlusswiderstand EMK 03 (BN: 237169) möglich Versorgung über den Stamm „horizontal low“ Der Empfang des terrestrischen Bereiches 5-862 MHz ist auch bei ausgeschaltetem Sat-Empfänger möglich Montage an EXR 2508 (BN: 20510095) oder EXR 2558 (BN: 20510096) mit Kuppler EMU 250 (BN: 20510044) möglich Kathrein-Power-Saving: Wenn in einer Anlage mit Kathrein-Power-Saving kein Receiver mehr aktiv ist, wird nicht nur das LNB abgeschaltet sondern auch der Konverter Für die Innenmontage

Zur Verteilung von 8 Sat-Ebenen und terrestrischer Signale auf 8 Anschlüsse Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Für die Innenmontage

Es können bis zu 24 Teilnehmer versorgt werden Geignet für Parabolspiegel wie z. B. KEA 650W/G/R, KEA 750W/G/R, KEA 850W/G/R, KEA 1000W/G/R

Mit dem JFQ1 steht ein spezieller Schnellverbinder für das direkte Aufeinanderstecken von JULTEC-Geräten zur Verfügung. Dieser Verbinder ist für den erweiterten Frequenzbereich bis 3300 MHz ausgelegt. Durch eine besondere Kontaktierung dieser Verbinder wird auch in der zusammengesteckten Kaskade das Schirmungsmaß nach Klasse A eingehalten.Dämpfung kleiner 0,5 dB, max. 24V / 2000 mA<?xml:namespace prefix="o" />

Die Antennensteckdosen der JAD-Serie stehen in verschiedenen Ausführungen zur Verfügung. Die Dosen können in Verbindung mit Multischaltern oder Einkabelumsetzern eingesetzt werden (bei wohnungsübergreifender Einkabelinstallation sollten allerdings JAP-Dosen verwendet werden). JAD300TRS JAD307TRS JAD310TRS JAD314TRS JAD318TRS JAD400TRSM JAD410TRSM Stamm 5MHz - - - 1,5 dB - 1,5 dB - 1,1 dB - - 2,8 dB Stamm 450MHz - - - 1,6 dB - 1,5 dB - 1,2 dB - - 3,0 dB Stamm 862MHz - - - 1,7 dB - 1,5 dB - 1,3 dB - - 3,1 dB Stamm 950MHz - - - 1,7 dB - 1,5 dB - 1,4 dB - - 3,3 dB Stamm 1500MHz - - - 2,3 dB - 2,0 dB - 1,9 dB - - 3,3 dB Stamm 1800MHz - - - 2,8 dB - 2,2 dB - 1,9 dB - - 3,3 dB Stamm 2150MHz - - - 3,7 dB - 2,5 dB - 2,2 dB - - 3,8 dB Abzweig RadioIEC-Buchse - 4,5 dB87,5 .. 108 MHz - 8 dB87,5 .. 108 MHz - 12 dB87,5 .. 108 MHz - 16 dB87,5 .. 108 MHz - 20 dB87,5 .. 108 MHz - 8 dB87,5 .. 108 MHz - 18 dB87,5 .. 108 MHz Abzweig TVIEC-Stecker - 2 dB5..65/109..862 MHz - 7 dB5..65/109..862MHz - 10 dB5..65/109..862 MHz - 14 dB5..65/109..862 MHz - 18 dB5..65/109..862 MHz - 8 dB109..862 MHz - 17 dB109..862 MHz Abzweig SatF-Buchse - 2 dB950..2150 MHz - 7 dB950..2150 MHz - 10 dB950..2150 MHz - 14 dB950..2150 MHz - 18 dB950..2150 MHz - 1 dB950..2150 MHz - 10 dB950..2150 MHz Abzweig ModemF-Buchse - - - - - - 8 dB5..862 MHz - 13 dB5..862 MHz Max. Modempegel 120 dBµV(TV-Buchse) 120 dBµV(TV-Buchse) 120 dBµV(TV-Buchse) 120 dBµV(TV-Buchse) 120 dBµV(TV-Buchse) 120 dBµV(Modem-Buchse) 120 dBµV(Modem-Buchse) DC-Durchgang max. 500 mA max. 500 mA max. 500 mA max. 500 mA max. 500 mA max. 500 mA max. 500 mA Einbautiefe 22,5 mm 22,5 mm 22,5 mm 22,5 mm 22,5 mm 22,5 mm 22,5 mm Schirmung/EMV CE, Klasse A CE, Klasse A CE, Klasse A CE, Klasse A CE, Klasse A CE, Klasse A CE, Klasse AJAD300TRS: Stichdose, welche als einzige Dose einer Ableitung eingesetzt werdenJAD307TRS: Enddose, diese terminiert eine Stammleitung (als letzte Dose, diodenentkoppelt)JAD310/314/318TRS: Durchschleifdose (diodenentkoppelt)

Zur Aufnahme von zwei oder drei Universal-Speisesystemen zum Empfang von maximal drei Satelliten mit einer Parabolantenne Die Adapterplatte ZAS 90 ist nur für die Parabolantennen des Typs CAS 80gr, 80ro und 80ws sowie CAS 90gr, 90ro und 90ws geeignet Wahlweise kann das Universal-Single-Speisesystem UAS 571, das Twin-Speisesystem UAS 572 bzw. die Universal-Quatro-Speisesysteme UAS 584 oder UAS 585 verwendet werden ZAS 90 wird nur benötigt, wenn zwei Satelliten mit 9°-Orbitabstand oder drei Satelliten empfangen werden sollen
