Kathrein VOS 29/RA-1G 2.0 - Hausanschluss-Verstärker 30 dB, 5-65/85-1006 MHz, Rückweg 25 dB

Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele ReceiverJe Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-SignalfrequenzIntegrierter Verstärker für geringe Anschlussdämpfungen im Sat-BereichPreemphase zum Entzerren der Kabeldämpfung integriertEmpfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglichTerrestrischer Bereich: 5-862 MHz passivHohe Entkopplung zwischen den AusgängenFernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)Für die Innenmontage Multischalter für acht Anschlüsse, mit integriertem NetzteilInklusive Netzteil NCF 18 zur LNB-VersorgungKaskadierfähig mit EXR 2554/2558Kathrein-Power-Saving: Die LNB-Versorgung wird abgeschaltet, sobald am EXR 2508 oder in der Kaskade kein Receiver mehr aktiv ist.Diese Funktion kann deaktiviert werden, z. B. wenn Durchgangs-Multischalter ohne Kathrein-Power-Saving in der Kaskade verwendet werden

Erfüllen: EN 60728-11 und EN 50083-2 Stabiles Druckgussgehäuse Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mm Mit fast allen Installationsprogrammen kombinierbar Für die Nutzung der Kathrein-Heimvernetzungstechnologie ,,K-LAN mit EXI 01 und EXI 3508" Sat-Einzelanschlussdose, 3fach, für Stichleitungs- und Sternverteilsysteme in Sat-Hausverteilanlagen Rückweg-Frequenzbereich liegt am Sat-Anschluss an und vereinfacht dadurch die Verkabelung Ingress Noise Blocking-Funktion verhindert die Einstrahlung von unerwünschten Störsignalen über die Teilnehmer-Endgeräte Sat-Anschluss mit Gleichspannungs-Durchlass (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal) TV- und Radio-Anschluss sind selektiv aufgeteilt für optimale Empfangsparameter

Modem-Einzelanschlussdose 3fach - selektiv - Modem: 5-65/87,5-1200MHz, TV:109-1200MHz, FM: 87,5-108MHz Anschlussdämpfung: 3,5-5 dB, Rückweg: 1 dB   Erfüllen: EN 60728-11 und EN 50083-2Für interaktive CATV-/HFC-NetzeSehr hohe Entkopplung zwischen Modem-Anschluss und TV-/ Radio-Anschluss verhindert Störungen des TV-/Radio-Empfangs durch das ModemIngress Noise Blocking-Funktion verhindert die Einstrahlung von unerwünschten Störsignalen über die Teilnehmer-EndgeräteSelektive Signal-Aufteilung auf TV- und Radio-AnschlussIntegrierte Lösung ohne Aufsteckfilter, dadurch hoher Schutz der Anlage gegen nachträgliche Manipulation durch den TeilnehmerStabiles DruckgussgehäuseMit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mmMit fast allen Installationsprogrammen kombinierbarAnschlüsse: TV - IEC (Sti) | Radio - IEC (Bu) | Modem - F (Bu)Einzelanschlussdose für Stichleitungs- und Stern-Verteilsysteme mit sehr niedriger Anschlussdämpfung (4 dB, Rückweg: 1 dB)Vodafone-/KDG-Freigabe

Hausanschluss-Verstärker für moderne HFC-Netze bis 1 GHzEingebautes hocheffizientes SchaltnetzteilPower-Management: Abschaltung nicht benötigter Verstärkerstufen zur Reduzierung der LeistungsaufnahmeGussgehäuse mit F-AnschlüssenVerstärkung durch 6-dB-Interstage-Dämpfung mit Steckbrücken umschaltbar (Lieferzustand: höhere Verstärkung)Die max. Betriebspegel gelten auch bei zugeschalteter Interstage-DämpfungInterstage-Entzerrer mit Steckbrücken zuschaltbar (6-dB-Preemphase)Integrierter Rückweg 5-65 MHz aktiv/passiv und abschaltbar (umschaltbar mit Steckbrücken)Fest eingebaute, regelbare Dämpfungssteller (Lieferzustand Rückweg: max. Dämpfung) und regelbare EntzerrerLED als BetriebsanzeigePrüfbuchse am Ausgang -20 dB (mit Richtkoppler)Prüfbuchse am Eingang -20 dB zur Einpegelung des RückwegesErfüllen: EN 60728-11, EN 50083-2 und EN 60065Für die InnenmontageTechnische Daten:Vorwärtsweg Frequenzbereich MHz: 85-1006Verstärkung (durch Interstage-Dämpfung umschaltbar): dB 34/40Amplitudenwelligkeit: dB ± 1Einstellbereich Dämpfungssteller: dB 0-20Einstellbereich Entzerrer: dB 0-20Einstellbereich Interstage-Dämpfung (mit Steckbrücke umschaltbar): dB 0/6Einstellbereich Interstage-Entzerrer (mit Steckbrücke umschaltbar): dB 0/6Maximaler Betriebspegel ¹) (60-dB-CTB/CSO)flach: dBµV 107/109  mit Interstage-Preemphase dBµV:  107/110Empfohlener Betriebspegel ¹) (66-dB-CTB/66-dB-CSO) fl ach mit 6-dB-Interstage-Preemphase: dBµV 105/105Rauschmaß (Interstage-Dämpfung 0/6 dB): dB 6/8Anzahl der Ausgänge: 1Rückweg Frequenzbereich: MHz 5-65Verstärkung (umschaltbar passiv/aktiv): dB -1/28 und abschaltbarEinstellbereich Dämpfung am Eingang des Verstärkers (mit Steckbrücke umschaltbar): dB 0/10Einstellbereich Dämpfungssteller (Ausgang des Verstärkers): dB 0-20Einstellbereich Entzerrer (Ausgang des Verstärkers): dB 0-20Allgemeines Eingangspegeldichte (CINR: 55 dB): dBµV/Hz -6Impedanz Eingang/Ausgang: Ohm 75Dynamikbereich (Eingangspegeldichte): dB 17Rückflussdämpfung Eingang/AusgangVorwärtsweg ²) dB: 18 Rückweg dB: 20Rauschmaß dB: 5HF-Anschlüsse F-ConnectorPrüfbuchse Ausgang mit Richtkoppler (5-862 MHz) dB: -20Prüfbuchse Ausgang Rückweg (5-65 MHz) dB: -20Eingangs-Nennspannung VAC 230 (50/60 Hz)Leistungsaufnahme (ohne/mit Rückweg) W: 6,5/8Betriebsanzeige LED grünSchutzklasse/Schutzart (nach EN 60529) II/IP 50Klassifi zierung nach KDG 1 TS 140 C(4.3)Temperaturbereich °C: -20 bis +55Abmessungen mm: 184 x 134 x 63¹) Nach EN 60728-3; CENELEC-Raster 42 Träger; Pegelwerte gelten auch bei zugeschalteter Interstage-Dämpfung²) Nach EN 60728-3 (Kategorie B); ab 40 MHz = 18 dB -1,5 dB/Oktave

Durchschleifdose 2fach - 4-68/118-862 und 87-108 MHz - Anschlussdämpfung: FM 10 dB, VHF/UHF 8 dB Erfüllen: EN 60728-11 und EN 50083-2Stabiles DruckgussgehäuseMit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mmMit fast allen Installationsprogrammen kombinierbarSelektive Richtkopplerdose (8 dB) für BK- und GA-Hausverteilanlagen mit max. 4 hintereinander geschalteten Steckdosen

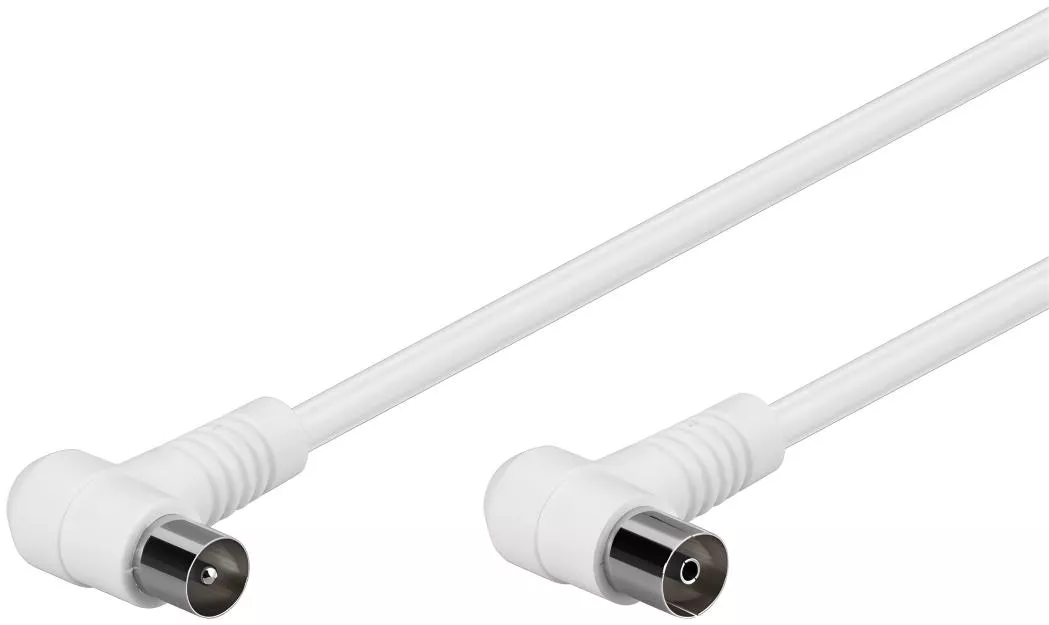

hochdichte doppelte Abschirmung zur störungsfreien Signalübertragung voll abgeschirmter, beidseitig vergossener Stecker zum Schutz vor Staub, Schmutz und mechanischen Belastungen vernickelte Kontakte  Technische Daten Anschluss, Typ Koax-Stecker 90°   Anschluss, Kontaktmaterial vernickelt   Anschluss 2, Typ Koax-Buchse 90°   Anschluss, Schirmung ja   Kabeltyp Koaxialkabel   Durchmesser Kabelmantel (ca.) 5,3 mm   Innenleiter, Material CCS   Kabelmantel, Material PVC   Anzahl Schirmungen 2 x   Innenleiter, Aderdurchmesser 0,5 mm   Typ 2, Schirmung Geflecht (Alu) 112x   Schirmungsmaß 85 dB   Wellenwiderstand 75 Ω
