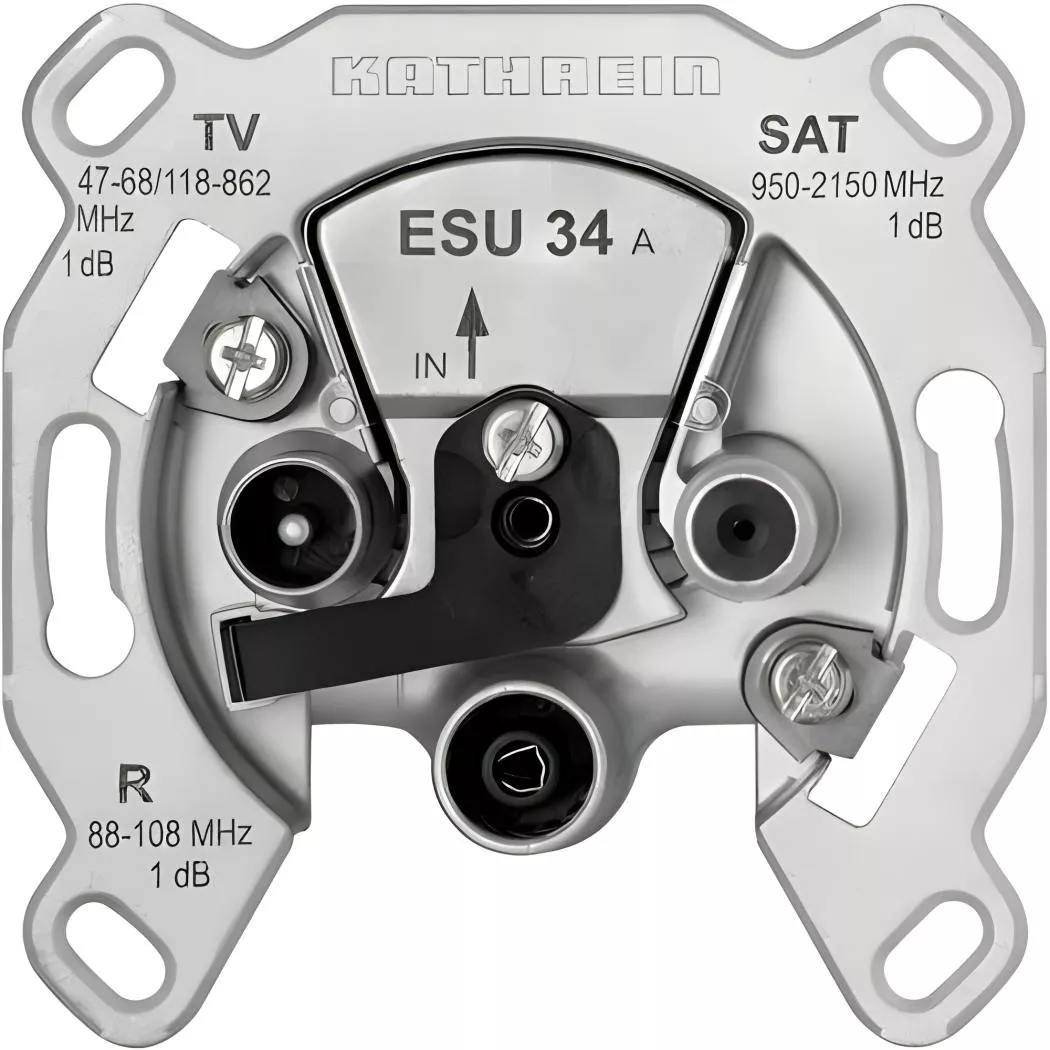

Kathrein ESU 34 Unicable Dose

Kaskadierbare Twin-Multischalter: Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen Multifeed durch einfaches Zusammenschalten der Ausgänge mit dem Verteiler EBC 110 Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit Wideband-LNBs sind bis zu vier Satellitenpositionen möglich Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tunergeräte, wie z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist LED als Installationshilfe und zur Fehlersuche QR-Code für Installationsbeispiele und Gebrauchsanleitung Für die Innenmontage Konfigurierbarer Durchgangs-Multischalter zur Anlagenerweiterung für bis zu 24 (2 x 12) Userbänder Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm "vertikal low", der dann die LNB-Spannungsversorgung abschaltet Optionale Versorgung mit NCF 18 möglich

Durchschleifdose Einkabelsystem - 3fach - 87-108 u. 47-68/118-862 u. 950-2150 MHz - DC-Durchl. üb. SAT - Anschlussdämpfung: FM 11 dB, VHF/UHF/SAT 10 dB Erfüllen: EN 60728-11 und EN 50083-2Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqCTM-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)Überlastschutz durch elektronische Sicherung und EntkopplungsdiodenAls Abschlusswiderstand ist ERA 14 zu verwendenStabiles DruckgussgehäuseMit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Ø 55-65 mmMit fast allen Installationsprogrammen kombinierbarAnschlüsse: TV - IEC (Sti) | Radio - IEC (Bu) | Sat-ZF - F (Bu)Richtkopplerdosen, 3fach, für Durchschleifsysteme in Einkabel-Anlagen nach EN 50494 und EN 50607Mit Gleichspannungs-Durchlass über Sat-Anschluss zur Stammleitung (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal)

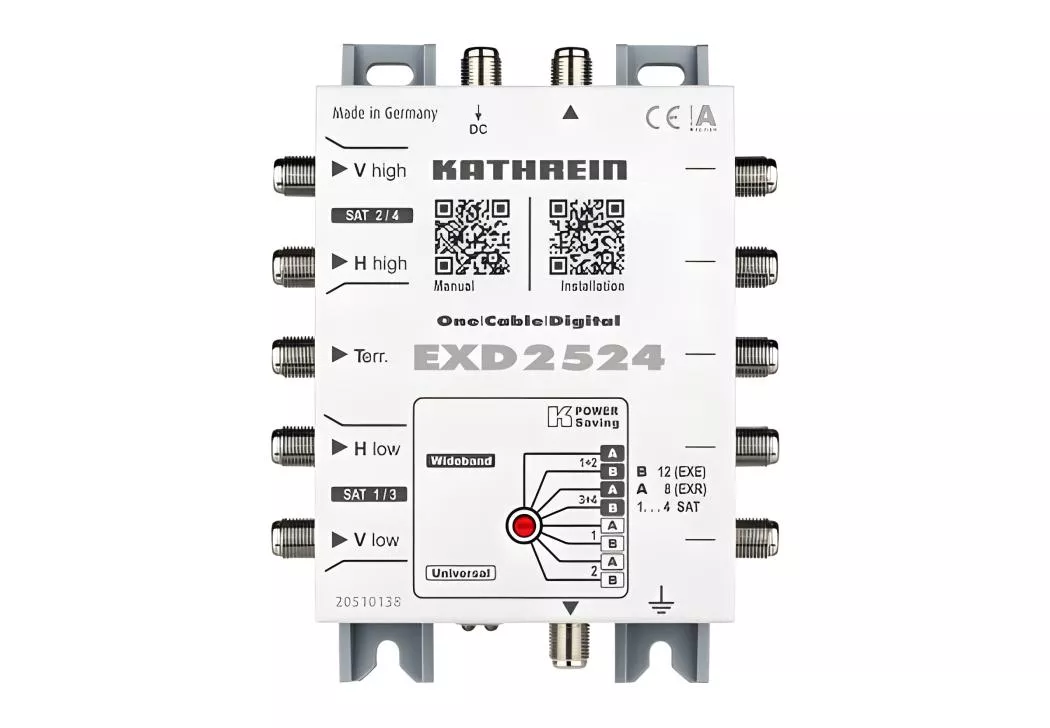

Kaskadierbare Twin-Multischalter: Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen Multifeed durch einfaches Zusammenschalten der Ausgänge mit dem Verteiler EBC 110 Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit Wideband-LNBs sind bis zu vier Satellitenpositionen möglich Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tunergeräte können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist LED als Installationshilfe und zur Fehlersuche QR-Code für Installationsbeispiele und Gebrauchsanleitung Für die Innenmontage Konfigurierbarer Einkabel-Multischalter für bis zu 24 (2 x 12) Userbänder und externes Netzteil für die LNB-Versorgung "Kathrein-Power-Saving" mit Drehschalter wähl- und abschaltbar NCF 18:

Durchschleifdose Einkabelsystem - 3fach - 87-108 u. 47-68/118-862 u. 950-2150 MHz - DC-Durchl. üb. SAT - Anschlussdämpfung: FM 18 dB, VHF/UHF/SAT 17 dB Erfüllen: EN 60728-11 und EN 50083-2Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqCTM-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)Überlastschutz durch elektronische Sicherung und EntkopplungsdiodenAls Abschlusswiderstand ist ERA 14 zu verwendenStabiles DruckgussgehäuseMit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Ø 55-65 mmMit fast allen Installationsprogrammen kombinierbarAnschlüsse: TV - IEC (Sti) | Radio - IEC (Bu) | Sat-ZF - F (Bu)Richtkopplerdosen, 3fach, für Durchschleifsysteme in Einkabel-Anlagen nach EN 50494 und EN 50607Mit Gleichspannungs-Durchlass über Sat-Anschluss zur Stammleitung (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal)

Nennimpedanz 75 Ω Frequenzbereich: 5-2400 MHz Fernspeise-tauglich: Max. 24 V/0,5 A Ohne Entkopplungsdioden, dadurch geringer Spannungsabfall Anschlüsse: F-Connectoren Anschluss für Potenzialausgleich Geringe Abmessungen Erfüllen: EN 60728-11 und EN 50083-2 Für die Innenmontage Speziell für den Einsatz in Einkabel-Systemen Hinweis: Eingespeiste Gleichspannung liegt an allen Anschlüssen an. Nur in Verbindung mit ESU 33 ... 37 verwenden. Nicht benutzte Ausgänge müssen mit dem EMK 05 kapazitiv getrennt abgeschlossen werden

Zum Verbinden von zwei kaskadierbaren Bauteilen des Sat-ZF-Verteilsystems und Einkabel-Systems 4 x Sat-ZF u. 1 x terr. Bereich (Multischalter-Durchgang der Serie EXR/EXE 25xx und Sat-Verteilnetzverstärker VWS 2551)
